防静电接地系统工程方案原理

防静电接地的原理:
我们将会产生或者带静电的物体（生产线的装配人员、流水线设备、地板等），经过安装引线把静电导入大地，这样来构成电器回路的接地系统。我们叫做“防静电接地系统”，系统的关键部分 防静电接地体，电阻值要求比较低，一般在5Ω一下，或者前端所产生的静电很难顺畅导入大地，接地体对现场土壤和附近建筑物环境都有严格的要求。需要专用设备对现场环境测量，数据汇总评估，做出合理的施工方案。

防静电系统接地常有的方案方法有两种：

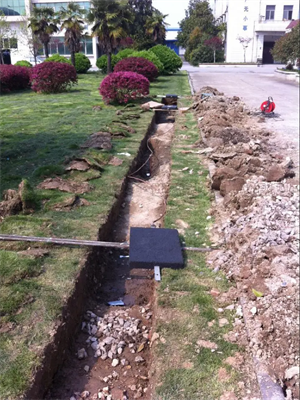

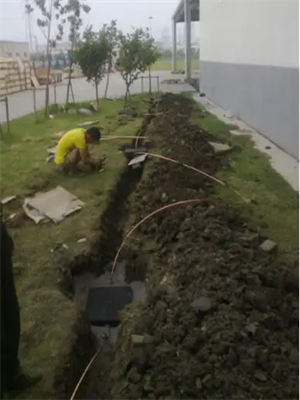

单独做接地体，从接地体铺设引线到生产线的防静电岗位和防静电设备仪器。来作为静电泄露保护所用，单独铺设的防静电引线截面16～25mm²的铜芯电线。也可以利用镀锌扁铁2*25mm以上来作为引线施工，这样成本上更加经济，弊端是寿命短，引线的阻值高。作为短时间使用和临时的系统是不错的选择。

采用三相五线供电系统中的地线，供电系统中的地线是和系统中的零线同一接地体引出两根线，一根作为零线，一根作为保护接地。工程上称谓“一点引出电阻隔离”。我们如选择保护地作为防静电接地，需要测量保护地的接线端对大地接地电阻应小于4Ω一下。

在一般情况下静电接地可以和保护接地或有重复接地的工作接地共用一个接地体。静电接地应尽可能避开和某些精密仪器的信号接地、微小参量仪器的接地共用一个接地体。因为静电接地泄放静电有时可产生较高脉冲，对仪器产生干扰。

静电接地应和防雷接地分开。因为防雷接地在泄放雷电流时，可产生较高反击电压，通过静电接地能将反击电压引入静电防护区造成安全事故或将仪器设备损坏。在工程中静电接地应与防雷接地相隔20m距离。
