ESD是怎么产生的其发生原理

ESD发生原理

1. ESD的实质

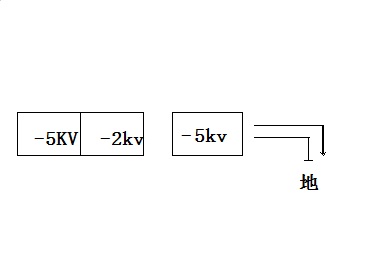

   ESD实质就是静电荷在不同电位的物体间快速转移，如图所示，电子从电位为-5kV的物体快速转移到-2kV的物体或大地，完成了静电放电过程。



2. ESD的产生机理

       ESD的产生机理可概括为：电荷积累一快速放电。摩擦、接触、感应、传导等引起物体获得或失去电子，从而带电；当物体的电荷积累到足够强度时，电荷将可能泄放，从而达到新的电平衡，这就完成了一次静电放电。人体是最普遍存在的静电危害源，人体平时就带有上万伏的电压，而在秋冬干燥的季节，静电更易在人体上积累，有时可达几万伏的高压。

   人体对静电本身没什么感觉，一旦接触金属等导电物质，就会瞬间释放积累电荷，形成高压电流。如果静电释放对象是电子设备主板上的电子芯片，上万伏的电压就瞬间会击穿电子元件，造成硬件损坏。人体对电子设备的静电放电示意图如图所示。



   绝缘体带电后由于材料本身的高电阻而使电荷保持在绝缘体中；被绝缘的导体也使电荷保持在导体上。通常情况下，纯净气体是绝缘体，因此，悬浮状态的粉尘云、液滴云或雾都能将其电荷保持很长时间而与自身电阻率无关。

   静电的电量并不大，当电量一定时，改变电容可以获得很高的电压。如两物体接触，其间距最小可达10ˉ９m，界面上形成的双电层的接触电势只有10ˉ３～10ˉ⒈V。如果把距离拉大到1cm，两者之间的电压可升高到10⒋～10⒍V，即达到100万伏之高。所以静电的电量虽然不大，却可以得到很高的电压，因此这是很危险的。
