工厂防静电地线及设备接地线安装方案

工厂防静电地线及设备接地线安装方案

1. 施工准备

1.1工具准备：配备接地电阻测试仪、兆欧表、电焊机、冲击钻、断线钳、压接钳、卷尺等工具，并确保仪器仪表在检定有效期内。

1.2 现场勘查：施工前确认接地极埋设位置，避开地下管线、电缆、构筑物基础，若需穿越道路或墙体，提前规划穿管保护措施。

2. 安装施工步骤

2.1 接地体施工：

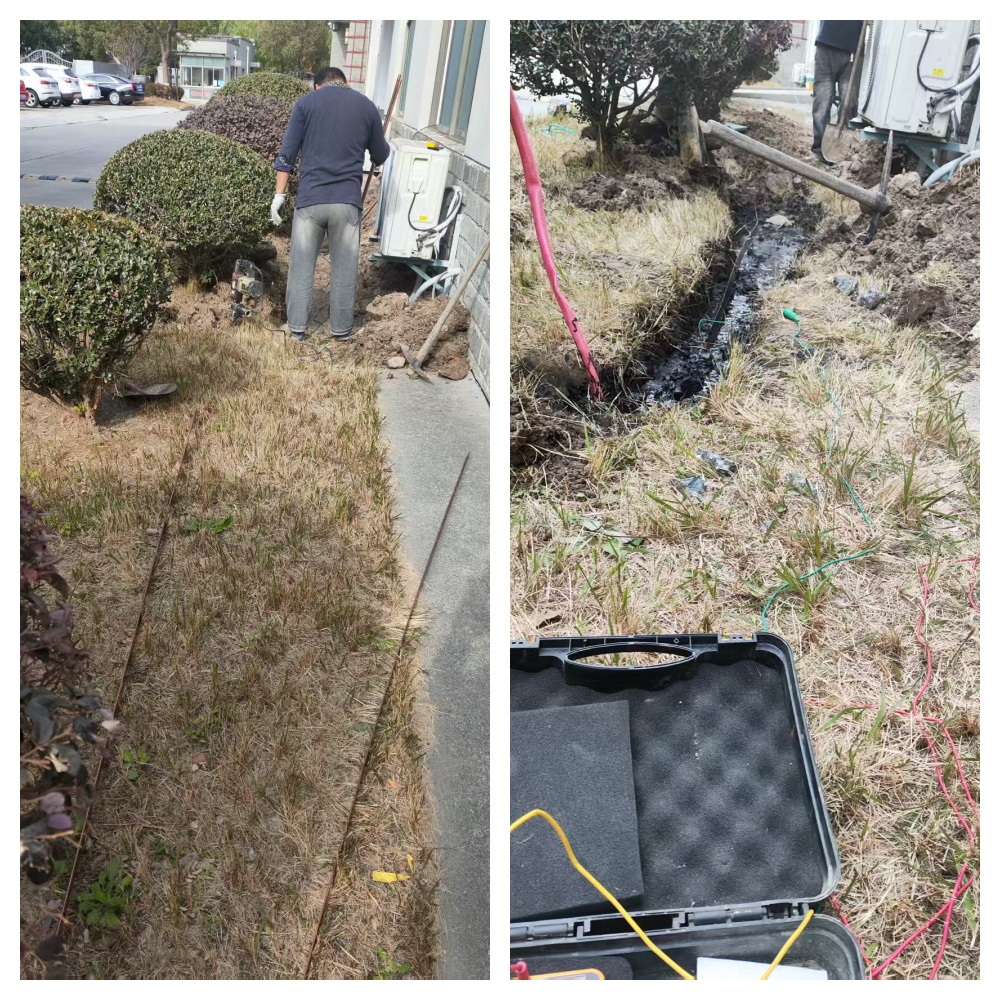

- 按设计位置开挖接地沟（宽0.5m×深0.8m），打入垂直接地体，焊接水平接地体形成闭合环网；

- 引出接地干线（40mm×4mm镀锌扁钢）至接地端子箱，端子箱安装高度1.5m，明装于非防爆区域墙壁。

2.2 设备接地安装：

- 设备金属外壳通过接地支线与接地干线连接，采用螺栓压接或专用接地夹固定，确保接触电阻≤0.03Ω；

- 移动式设备采用带接地插脚的插头插座，接地线与相线、零线同时连接。

2.3 防静电接地施工：

- 防静电地面（如PVC防静电地板）在铺设时，将铜箔网格（600mm×600mm）通过支线与接地干线连接，铜箔交叉点焊接；

- 工作台面通过防静电手腕带、接地线连接至防静电接地端子，接地支线需沿隐蔽路径敷设，固定于绝缘支架上，避免与金属构件直接接触。

2.4 连接工艺：所有接线端子采用铜质材料，压接时使用与导线截面积匹配的压模，裸导线连接处搪锡处理，防爆区域接线需使用防爆接线盒，密封垫完好。

3. 质量检验与验收

3.1 接地电阻测试：采用四极法测量接地系统接地电阻，在雨后24小时或土壤含水率正常时测试，每个接地极及联合接地系统均需测试，结果记录存档。

3.2 外观检查：接地线敷设应平直、牢固，无扭曲、打结，固定间距≤1.5m，穿墙、穿楼板处有保护管，接地标识清晰（黄绿双色漆或标签）。

3.3 导通测试：使用万用表测量设备外壳与接地干线之间的导通电阻，应≤0.1Ω，防静电接地支线与干线导通良好。
